體內組織的生理功能依賴2D細胞單層與3D細胞球體的空間有序互作，但傳統共培養方法（如Transwell、微流控芯片）存在樣本用量大、通量低、難以精準定位兩種細胞形態的痛點，阻礙了對細胞信號傳導、癌癥侵襲等復雜生物過程的研究[1-3]。droplet microarray（DMA）平臺憑借超微量反應特性，結合I.DOT非接觸式納升級移液技術，為解決這一難題提供了新思路。本研究開發基于DMA的2D/3D細胞共培養方法，通過I.DOT精準控制細胞打印與液滴融合，實現14×14陣列的高通量微型化共培養，兩種細胞形態無物理接觸但可通過旁分泌信號互作，并成功應用于Wnt信號傳導研究，為基礎生物學與藥物篩選提供了實用且高效的工具。
采用7.5×2.5 cm DMA芯片，含3個14×14陣列（共588個）1mm×1mm親水斑點，間距500 μm（超疏水邊界分隔，圖1a）。選取HepG2、HEK293T、HeLa RFP等細胞，以DMEM為基礎培養基；通過“懸滴法”形成3D球體，2D細胞直接貼壁培養；以Wnt-3a分泌細胞（HEK293T-Wnt3a）和Wnt報告細胞（HEK293T-TOP-GFP）驗證信號傳導功能。

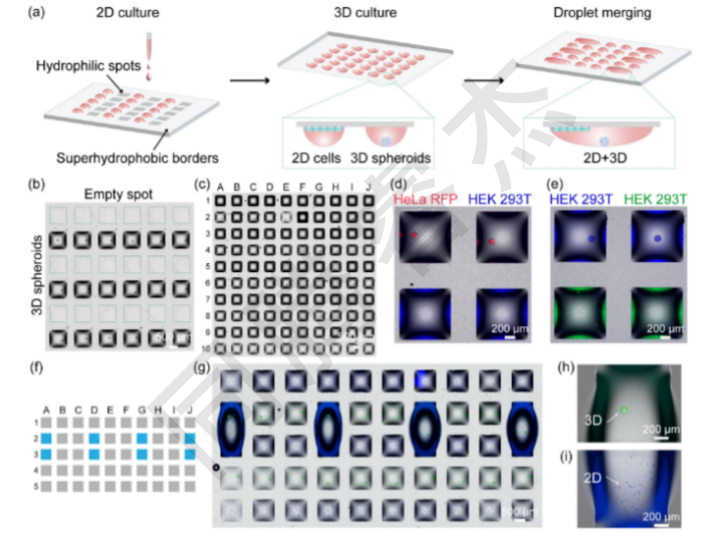

圖1.用于二維和三維(分別為2D和3D)細胞培養的并行和組合研究的工程平臺。(a)創建2D/3D單元陣列的工作流程示意圖。首先，細胞被打印在指定的行中，并孵化一夜，以使細胞形成2D單層。其次，用細胞懸浮液填充剩余的斑點，并以倒置的位置(“懸滴”法)孵育，得到3D細胞球體。最后，將相鄰的液滴合并，形成2D和3D單元結構。(b)液滴微陣列(DMA)裝置的代表性顯微鏡圖像，該裝置在指定行上包含HEK293T球體。(c)DMA的代表性顯微鏡圖像，其中包含分離液滴中的2D和3D細胞培養。第1、3、5、7、9行包含2D培養的HepG2細胞，而第2、4、6、8、10行包含3DHEK293T球體。(d)包含HEK293T細胞的相鄰液滴的典型熒光圖像，如2D單層(藍色)和HeLa球體(紅色)。(e)典型的熒光圖像，顯示包含HEK293T細胞的相鄰液滴為2D單層(綠色)和HEK293T球體(藍色)。(f)用藍色標記的相鄰斑點合并的DMA示意圖。(g)DMA的顯微鏡圖像，其中合并了包含2D HepG2細胞和3DHEK293T球體的液滴。在一個合并的液滴中具有代表性的3D球體(H)和2D細胞(I)的顯微鏡圖像。
2D細胞單層制備：通過I.DOT非接觸式納升級移液系統將200 nL細胞懸液（HepG2，7.5×10? cells/mL，約150個細胞/斑點）精準打印至DMA親水斑點，正置放入含濕潤墊的培養皿（37℃、5%CO?），培養24h后細胞貼壁形成完整2D單層（圖1a；圖2a）。I.DOT的納升級精準分配確保每個斑點細胞密度變異系數<5%，為后續實驗重復性奠定基礎。

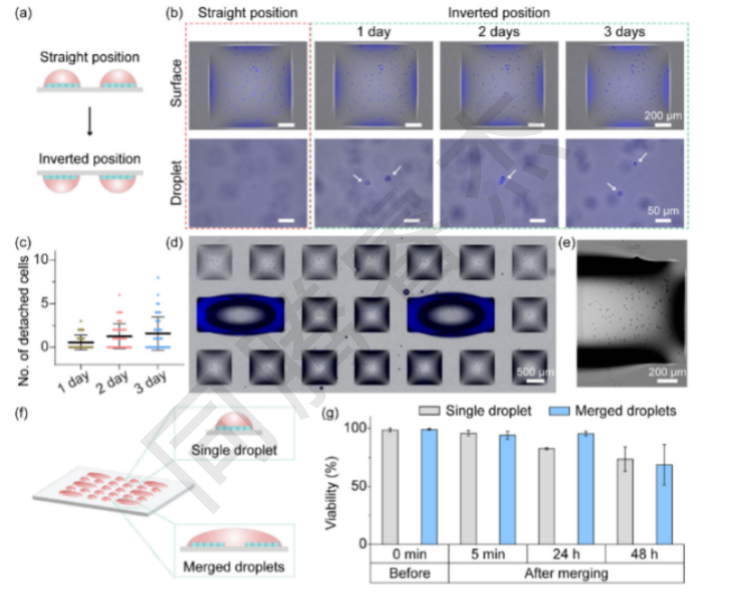

圖2. 在DMA上的合并液滴中進行2D單層細胞培養。(a)直位和倒位培養2D單層細胞的工作流程示意圖。(b)倒置培養1天、2天和3天后，典型的顯微鏡圖像顯示HepG2細胞附著在DMA(上圖)上，并在液滴中脫落細胞(下圖)。白色箭頭顯示液滴中的細胞，這些細胞從表面分離。(c)顯示在DMA表面倒置培養細胞1-3天后從表面脫落的細胞數量的曲線圖(n=50)。(d)單層培養中含有單個和合并的含有HepG2細胞的液滴的DMA顯微鏡圖像。(e)單個親水點的特寫圖像，其中包含單層的HepG2細胞，作為合并液滴的一部分。(f)含有2D培養細胞的兩個相鄰液滴合并的工作流程示意圖。(g)在兩個相鄰液滴合并前、合并后5分鐘、24小時和48小時，HeLa細胞在DMA上的存活率。2D，二維；3D，三維；DMA，液滴微陣列。
3D細胞球體構建：先通過I.DOT向DMA斑點打印100 nL抗黏附溶液（減少細胞與DMA芯片表面黏附），室溫干燥10min；再打印200 nL的HEK293T懸液（1×10? cells/mL，約200個細胞/斑點），立即倒置芯片并置于定制3D打印支架上，形成“懸滴”（圖3a）；重力驅動細胞聚集，培養48h后自發形成直徑約200 μm的均一3D球體（圖1a；圖3b-c）。

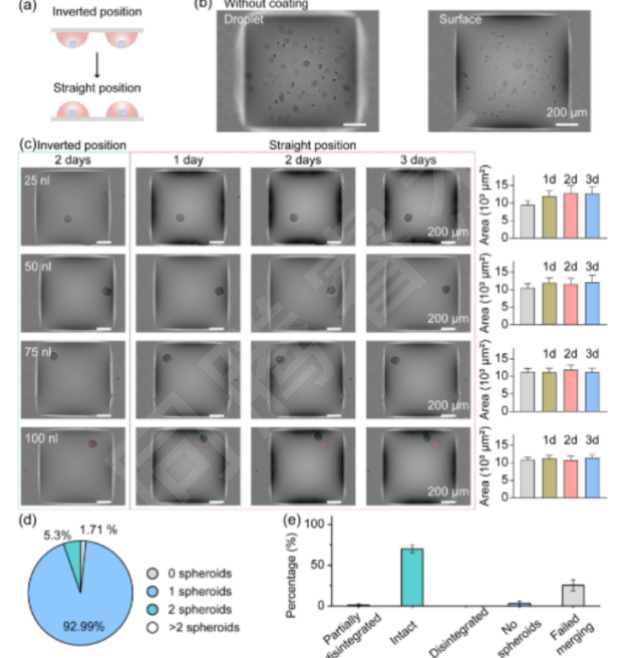

圖3. 在DMA上的合并液滴中進行3D球體培養。(a)倒置和直立培養3D球體的工作流程示意圖。(b)HEK293T細胞在200nL液滴中未涂層斑點形成的細胞團。(c)細胞接種兩天后，HEK293T細胞球體在涂有25、50、75和100 nL抗黏附溶液的斑點上形成的典型顯微鏡圖像(左圖)。在DMA上培養的球體的典型顯微鏡圖像(n=42)。第四排的紅色和綠色圓圈分別代表球體的原始位置和當前位置，表明即使在直位培養3天后，球體也不會附著在表面。(d)餅圖，顯示每個液滴含有0(不形成球體)、1個、2個和2個以上球體的液滴的百分比。(e)圖表，顯示成功合并的液滴中含有完整、部分解體、解體和沒有球體的液滴的百分比，以及未能合并的液滴的百分比。2D，二維；3D，三維；DMA，液滴微陣列。
液滴融合與共培養：通過I.DOT向相鄰的“2D單層斑點”和“3D球體斑點”中各添加900nL新鮮培養基，液滴因體積增加跨越超疏水邊界，融合形成含兩種細胞形態的單一液滴（總?cè)莘e約2000nL，圖1a；圖4d-e）。融合后2D細胞保持貼壁，3D球體懸浮于培養基中，二者無物理接觸，僅通過培養基進行旁分泌信號交換。

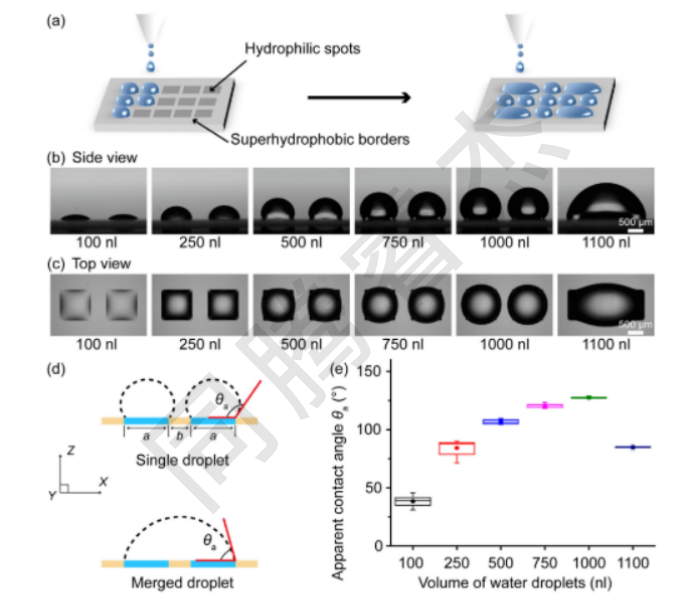

圖4. 控制兩個相鄰液滴的合并。(a)使用I.DOT分配和合并相鄰液滴的示意圖。DMA兩個相鄰親水點上不同體積的水滴的側視圖。(b)和俯視圖，DMA包含1 mm×1 mm的方形親水斑點，以及500微米的兩個斑點邊緣之間的超疏水邊界。(d)限制在親水斑點上的單個水滴和合并水滴的示意圖。(e)顯示不同體積的液滴的表觀水接觸角(θa)的曲線圖，范圍從100至1100 nL(n=10)。液滴微陣列。
檢測與分析：通過熒光顯微鏡（Keyence BZ-X800）觀察細胞形態；Hoechst 33342（總細胞）與PI（死細胞）染色評估活力（I.DOT打印50 nL染色液至每個斑點，孵育15min）；Wnt信號實驗中，通過confocal顯微鏡（Zeiss LSM800）采集GFP熒光圖像，ImageJ量化熒光積分密度（定義為：平均熒光強度×細胞/球體面積），統計信號激活效率。
1、I.DOT保障
2D/3D細胞形態穩定性
2D單層完整性：I.DOT打印的HepG2細胞正置培養24h形成致密單層，即使倒置“懸滴”培養3天，僅1.5±0.3個細胞/斑點脫落（占總細胞數的1%，圖2b-c）；液滴融合后，2D單層無破損，細胞活力維持在94.2%±2.1%（圖2g），證明I.DOT的打印與融合操作對細胞損傷極小。
3D球體均一性：經I.DOT打印100 nL抗黏附溶液后，92.99%的DMA斑點可形成單個3D球體（圖3d），球體圓形度>0.9，直徑變異系數<8%；正置培養3天內，球體無貼壁或解體，僅體積輕微增加5.2%（圖3c）；液滴融合后，僅0.8%的球體出現破損（圖3e），驗證了3D形態的穩定性。
I.DOT打印的200 nL液滴在親水斑點上穩定存在（接觸角38°±4°，圖4e），當向相鄰斑點添加培養基至總?cè)莘e達1100 nL時，液滴自發跨越超疏水邊界融合，形成接觸角85°±1°的穩定大液滴（圖4b-e）；融合過程耗時僅110s/20組，且24h內無蒸發或滲漏（體積變化<3%），證明I.DOT可通過體積精準控制實現高通量液滴融合。
3、Wnt 信號雙向傳導：
共培養體系的功能驗證
3D→2D信號傳導：I.DOT構建“Wnt-3a分泌球體（3D）+報告細胞單層（2D）”共培養模型，融合后72h，報告細胞GFP熒光積分密度達297.1±91.0，是無Wnt-3a對照組（35.7±14.5）的8.3倍（圖5b-c），且熒光均勻分布于2D單層，證明信號從3D球體高效傳遞至2D細胞。
2D→3D信號傳導：反向構建“Wnt-3a分泌單層（2D）+報告球體（3D）”模型，融合后72h，報告球體GFP熒光積分密度達605.5±214.8，是對照組（68.2±35.7）的8.9倍（圖5f-g），且球體內部細胞均激活GFP，驗證了信號傳導的雙向性與完整性。

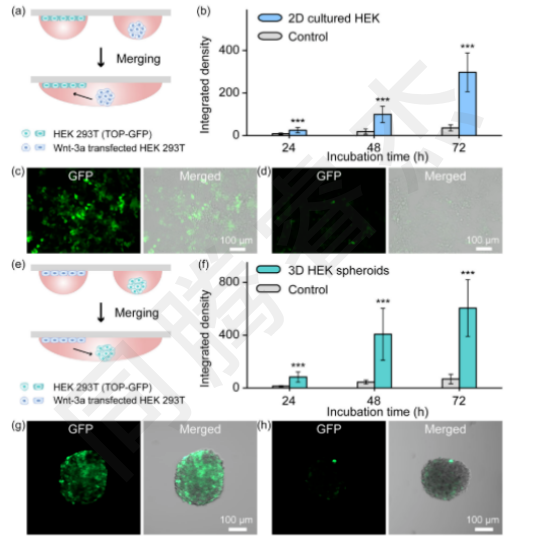

圖5. Wnt-3a在2D/3D細胞陣列中的旁分泌傳播和Wnt信號的激活。(a)頂端綠色熒光蛋白(GFP)熒光報告細胞在2D單層中與WNT-3a產生細胞球體共培養的工作流程示意圖。(b)共培養24、48、72小時后2D報告細胞積分密度的曲線圖。積分密度定義為平均綠色熒光蛋白熒光強度與細胞面積的乘積(n=30，*p<；0.001，單因素方差分析)。GFP激活的典型熒光圖像。(c)和對照實驗(不含WNT-3a)；(d),(e)WNT-3a產生細胞在2D單層和TOP-GFP報告細胞中培養為球體的共培養工作流程示意圖。(f)顯示共培養24、48和72小時后3D報告球體的綜合密度的曲線圖。積分密度定義為平均綠色熒光蛋白熒光強度與球體面積的乘積(n=10，*p<；0.001，單因素方差)。GFP激活的典型熒光圖像。(g)和對照分析(在沒有WNT-3a的情況下)。(h) 2D，二維；3D，三維；DMA，液滴微陣列。
本研究基于DMA平臺開發的2D/3D細胞共培養體系，通過I.DOT非接觸式納升級移液技術實現了三大核心突破：首先是精準性革新，I.DOT解決了傳統共培養“細胞定位難、體積誤差大”的痛點，可實現“200 nL細胞懸液-100 nL抗黏附溶液-900 nL融合培養基”的均一操作，使2D細胞單層脫落率<1%、3D細胞球體單球率>92%，為旁分泌信號研究提供了穩定的微型化模型；其次是高通量與功能兼容，單塊DMA芯片含588個獨立斑點，可同步開展數百組共培養實驗（通量為Transwell的6倍），且體系兼容熒光成像、活力檢測與信號量化，成功解析了Wnt信號在2D與3D細胞間的雙向傳導，填補了“體外模擬體內細胞互作”的技術空白。
未來，I.DOT不僅可用于細胞信號傳導研究，還可拓展至癌癥侵襲（腫瘤球體與基質細胞共培養）、藥物篩選（評估藥物對2D/3D細胞互作的影響）、胚胎發育模擬（多細胞形態空間互作）等領域，結合I.DOT的自動化特性，可實現共培養實驗的規模化開展，為基礎生物學研究與轉化醫學提供“接近體內微環境”的高效工具；而I.DOT與DMA的協同，不僅重新定義了2D/3D細胞共培養的實現路徑，更推動了“超微量、高通量、功能化”細胞互作研究的發展，為解析復雜生物機制提供了全新技術范式。
