StoragePod 和 MultiPod 是模塊化的化合物儲存系統,旨在讓小分子化合物在儲存、處理和輸送時避免接觸濕氣和氧氣而受到損害。
這些儲存系統的設計理念是成本低、模塊化、易于使用,不僅可以作為基本儲存期間的化合物保存設備,還可以在化學反應、儲存和篩選之間的分配和輸送過程中保存化合物。
此外, StoragePod 還可用于去除溶解在 DMSO 中的水分,從而回收樣品。

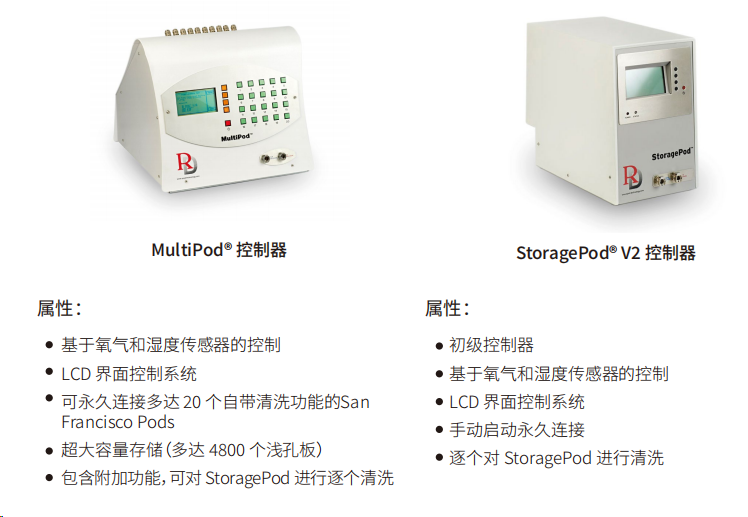

StoragePod 系統包括一臺臺式控制器儀器和滿足最終用戶存儲需求的任意數量的存儲器(StoragePods) .化合物放入 SBS格式的平板或試管架后可放置在StoragePods中,幾秒鐘內就能手動密封。然后,可將 StoragePods 連接到 StoragePod Controller,StoragePod Controller 會用惰性氮氣沖洗所連接的 StoragePod,直到達到用戶定義的氮氣純度平。
- 在氮氣環境中儲存化合物
- 避免 DMSO 吸收水分、濃度稀釋以及因沉淀造成的化合物損失
- 保持化合物的濃度、溶解度和活性

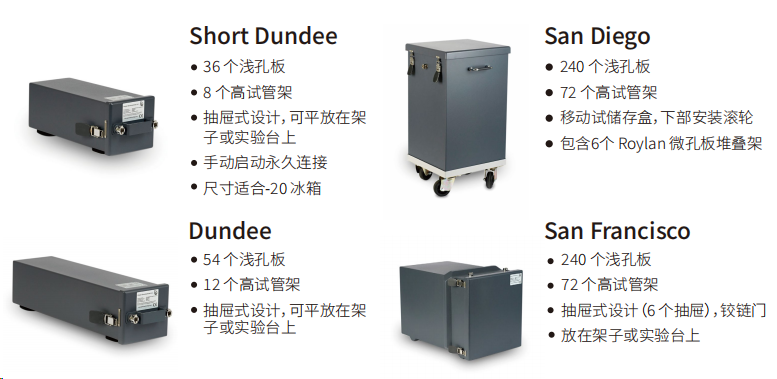

- 使用模塊化 StoragePod 儲存盒,能輕松擴大儲存容量
阿斯利康 (AstraZeneca)對 StoragePod 系統進行了研究,以此來評估其保護化合物的能力。研究主要關注了它在以下方面的能力:
·保持DMSO的純度(避免 DMSO吸收水分)
·保持化合物的溶解度
·優化IC50 的結果
實驗使用了九種化合物,涵蓋三個不同的化學系列和三個分子量段(300、400 和 500)。這些化合物被溶解在帶有橡膠密封塞的 2mL Finneran 玻璃小瓶中。
針對每種化合物,將其完全相同的多個樣本分別放入不同的儲存條件中:室溫、4℃ 的冰箱和 StoragePod 儲存盒的氮氣環境中。

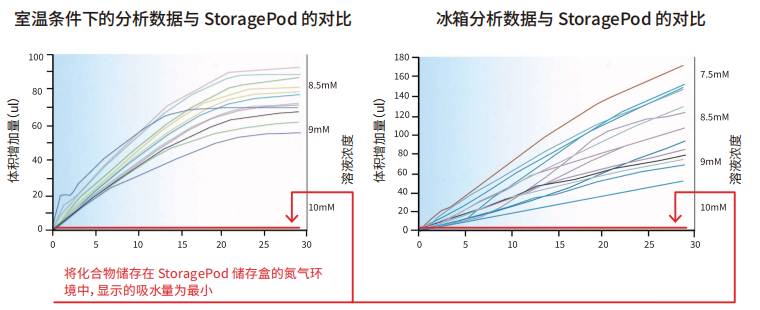

在四周的時間內(典型的實驗室儲存期),每隔一段時間對樣品進行稱重,并記錄所有測量值。圖中顯示了體積增大和樣品濃度與時間的關系。典型的起始體積為 500ul,因此 100ul水的增加相當于樣品濃度從 10mM 降至8.3mM。
圖中的結果表明,在室溫和4℃下,DMSO 的吸水量隨著時間的推移迅速增加。
在氮氣環境中儲存四周的化合物吸水量最小(如兩幅圖所示)，不同化合物溶解后的結果之間存在相當大的差異,尤其在 4℃ 時,因為冰箱中的空氣會凝結。統計分析表明,這種差異幾乎與化合物的化學系列或分子量無關,這意味著無法彌補誤差。在氮氣環境下將化合物儲存在 StoragePod 中,沒有發現任何問題。
需要重申的是,水對化合物儲存液稀釋并不是唯一的問題。由于化合物沉淀、結晶和降解的風險增加,統計分析中看到的負面影響可能會更大。在為期四周的測試過程中,九種化合物中有四種在室溫和 4℃ 條件下析出;同樣,在氮氣環境下儲存在 StoragePod 中的化合物不會出現這種問題。
一家中等規模的制藥公司發現其化合物在室溫和-20℃ 冰箱中儲存期間會失去活性。

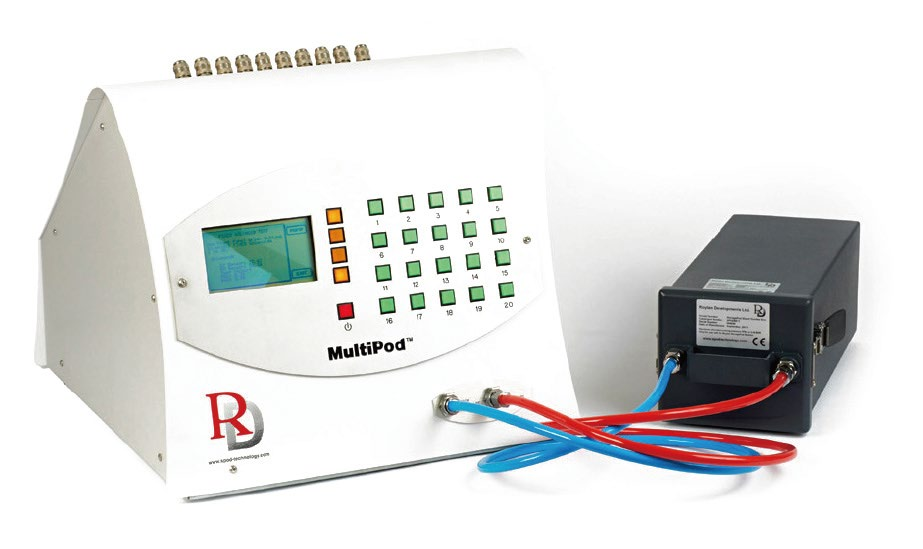

為了解決這個問題,他們評估了 MultiPod 系統,將其作為一種替代方案,評估其長期保持化合物完整性的能力。
11種化合物在新鮮的 DMSO(10mM 濃度)中配制,然后分裝到 96 孔板中,用錫箔紙密封。然后將相同的樣品在室溫、-20°C冰箱和氮氣環境下的MultiPod 系統 StoragePod 中分別儲存一個月。LCMS分析(第1天、第5天和第 30 天)顯示,對于儲存在 MultiPod 系統中的孔板樣品:
·未觀察到因化學降解而導致化合物損失
·未觀察到因沉淀而導致化合物損失
·保持了化合物/DMSO 的濃度。
相比之下,儲存在室溫下和冷凍室中的孔板樣品由于吸濕、沉淀和不同程度的化學降解而導致濃度出現了降低。
例如,30 天后,化合物6在 MultiPod 系統中的起始濃度保持在 10mM。相比之下,在室溫和冷凍條件下,30 天后的該化合物濃度分別為 8.93mM 和8.64mM。
此外,有 4種化合物被儲存了 40 天,然后通過LCMS 和生物檢測法進行了測試。之所以選擇其中的兩種化合物(10 和 11),是因為這兩種化合物在一個冷凍/解凍周期后的變異率高達 1.000,與歷史數據不一致。

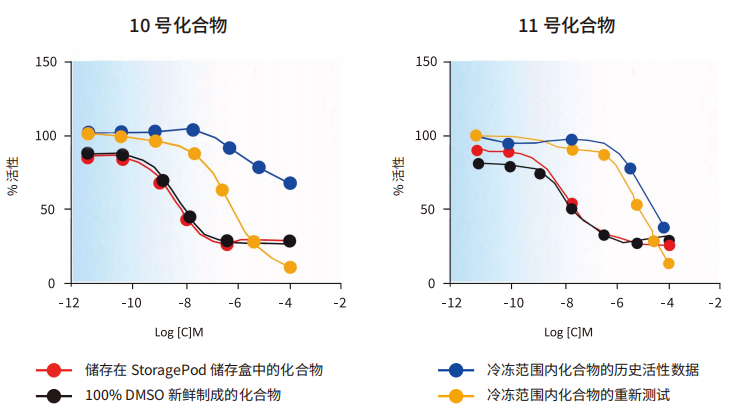

在下面化合物 10和 11的結果圖中,黑色圖顯示的是新配制化合物的結果,代表理想的化合物活性。相比之下,紅色曲線圖非常接近,表明 MultiPod 系統能很好地保持這些化合物的活性。然而,冷凍儲存的黃色和藍色圖顯示出顯著差異，表明冷凍儲存與MultiPod 系統的性能相比較差。

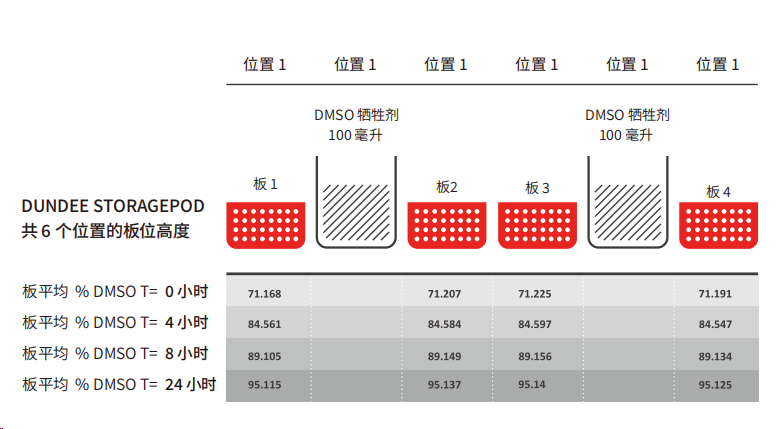

在此次客戶評估中,Dundee StoragePod用于回收ECHO®LDV 微孔板。在一個裝有4個 ECHO®微孔板的 DundeeStoragePod 中,使用2 DMSO 源作為犧牲劑可獲得最佳結果。在一個 24小時的回收周期內,DMSO 濃度從~71%升至~95%。
客戶注意到 StoragePods 有強大的 ECHO® 微孔板回收功能。這使得微孔板可以快速回收,使用壽命大大延長。
這大大降低了處理和重新制作微孔板的頻率。在實驗室工作和化合物成本方面都節省了大量時間成本。
此外,由于能夠保持較高的 DMSO 濃度,化合物的溶解性得到了改善。因此，化驗結果也得到了改善。
